T602 宝石を作る その2 側面を作る

以下のような宝石を作っています。



ROKUROモードで宝石の側面を作りましょう。
宝石の面を強調するために,コントロールポイントを頂点に集中して配置しましょう。

以下の図のように宝石の頂点にコントロールポイントを配置します。

以下の図のようにコントロールポイントを宝石の頂点に配置します。

以下の図の赤で示されたエリアのコントロールポイントを選択します。

EditメニューのEqual Intervalsを選択します。編集ペインを右クリックして表示されるポップアップメニューでEqual Intervalsを選択できます。キーボードショートカットはCtrl+Dです。

選択されたコントロールポイントの両端が宝石の頂点にあるので,それらは全て宝石の頂点に配置されます。

以下の図のようにコントロールポイントを宝石の頂点に配置します。

以下の図の赤で示されたエリアのコントロールポイントを選択します。

EditメニューのEqual Intervalsを選択します。編集ペインを右クリックして表示されるポップアップメニューでEqual Intervalsを選択できます。キーボードショートカットはCtrl+Dです。

以下の図のようにコントロールポイントを宝石の頂点に配置します。

以下の図の赤で示されたエリアのコントロールポイントを選択します。

EditメニューのEqual Intervalsを選択します。編集ペインを右クリックして表示されるポップアップメニューでEqual Intervalsを選択できます。キーボードショートカットはCtrl+Dです。

以下の図のようにコントロールポイントを宝石の頂点に配置します。

以下の図の赤で示されたエリアのコントロールポイントを選択します。

EditメニューのEqual Intervalsを選択します。編集ペインを右クリックして表示されるポップアップメニューでEqual Intervalsを選択できます。キーボードショートカットはCtrl+Dです。

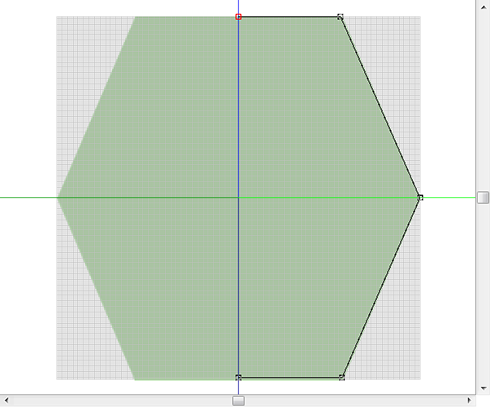

以下の図のように宝石の側面が完成しました。

プレビューペインは以下のように表示されています。

次回は,TOKOROTENモードで宝石の上から見た形をつくりましょう。
