T713 プランターを作る その3 横から見た形を作る

以下のようなプランターを作っています。

ROKUROモードで横から見た形を作りましょう。

ROKUROタブを選択し,編集モードをROKUROに変更します。

ViewメニューのLoad Backgroundを選択し,以下のバックグランドイメージを指定します。

以下の図のように,3つのコントロールポイントを再配置し,プランターの底を作ります。

プランターの底を構成するコントロールポイントを均等に配置しましょう。
以下の図のように,赤いエリアの5つのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。
キーボードのショートカットはCtrl+Dです。

以下の図のように,2つのコントロールポイントを再配置します。

以下の図のように,2つのコントロールポイントを再配置します。

以下の図のように,2つのコントロールポイントを再配置します。

以下の図のように,プランターの縁の2つのコントロールポイントを再配置します。

以下の図のように,2つのコントロールポイントを再配置します。

以下の図のように,コントロールポイントを再配置します。

以下の図のように赤いエリアの9つのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。
キーボードのショートカットはCtrl+Dです。

プレビューは以下の図のようになります。

あなたが作っているプランターは長細いので,以下の図のようにプレビューペインの下のYスピンボックスの値を指定して,アップロードして変形したときのイメージをチェックします。

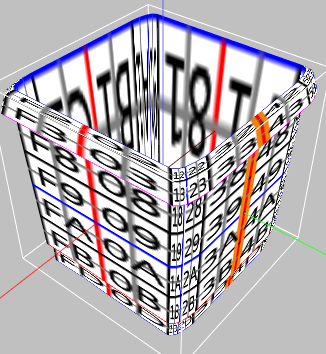

プレビューペインは以下のように表示されます。

プランターが完成しました。

次回はスカルプトマップファイルを保存して,インワールドにアップロードしましょう。
