スプーンを作る その3 上面を作る

TATARAを使って,以下のようなスプーンを作っています。

スプーンの上面を作りましょう。

TSUCHIタブをクリックして,編集モードをTSUCHIに変更します。

以下のように,編集ペインの左下のYZボタンをクリックします。

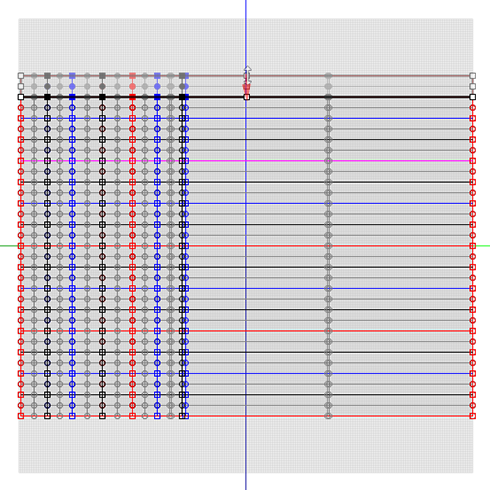

スプーンの左右の端を閉じるために,以下の図のように選択された部分を平らにします。

ViewメニューのLoad Backgroundを選択して,上面のバックグランドイメージを指定します。

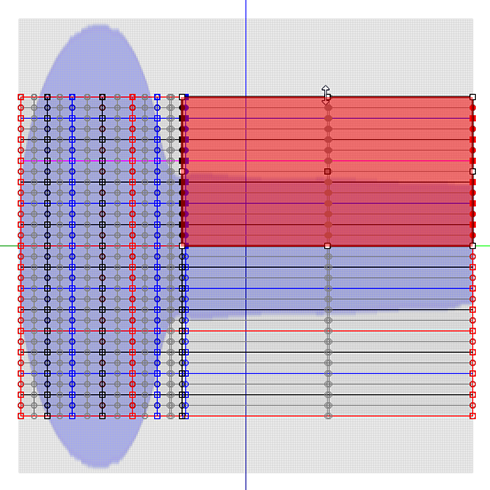

以下のように,赤いエリアのコントロールポイントを範囲選択します。

以下のように,スプーンの輪郭に沿うように再配置します。

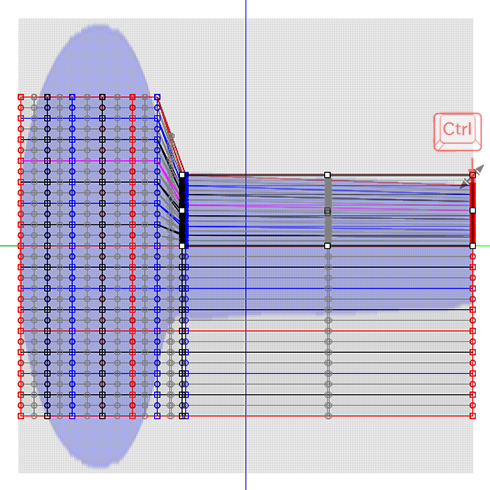

以下のように,Ctrlキーを押しながら右上のコントロールポイントを垂直方向にドラッグして選択範囲を変形します。

以下のように,赤いエリアのコントロールポイントを範囲選択します。

以下のように,スプーンの輪郭に沿うように再配置します。

以下のように,Ctrlキーを押しながら右上のコントロールポイントを垂直方向にドラッグして選択範囲を変形します。

以下のように,赤いエリアのコントロールポイントを範囲選択します。

以下のように,スプーンの輪郭に沿うように再配置します。

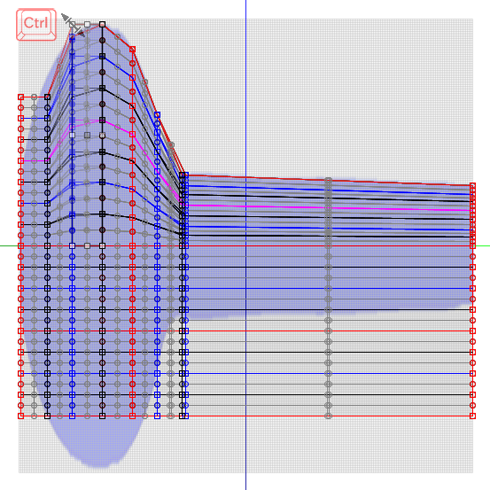

以下のように,Ctrlキーを押しながら左上のコントロールポイントを垂直方向にドラッグして選択範囲を変形します。

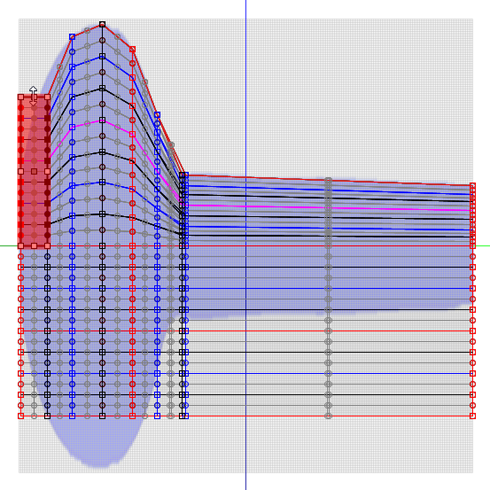

以下のように,赤いエリアのコントロールポイントを範囲選択します。

以下のように,スプーンの輪郭に沿うように再配置します。

以下のように,Ctrlキーを押しながら左上のコントロールポイントを垂直方向にドラッグして選択範囲を変形します。

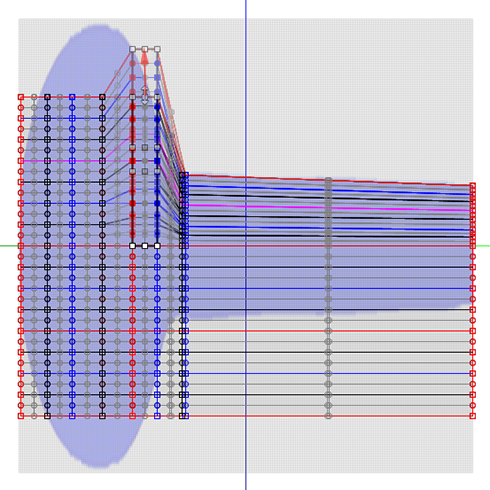

以下のように赤いエリアにある灰色の丸いコントロールポイントを選択します。

以下のように黄色のエリアの範囲コントロールポイントを動かしてスプーンの輪郭に沿うように再配置します。

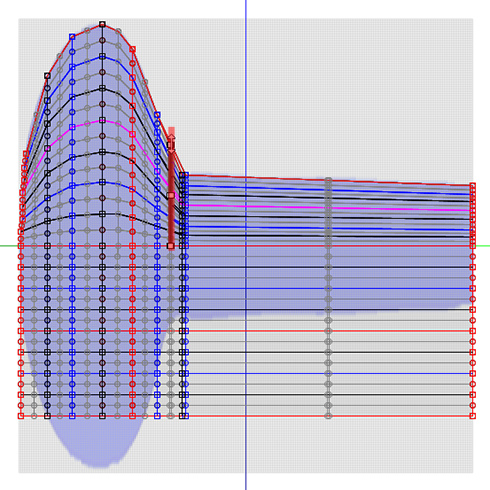

以下のように赤いエリアにある灰色の丸いコントロールポイントを選択します。

以下のように黄色のエリアの範囲コントロールポイントを動かしてスプーンの輪郭に沿うように再配置します。

以下のように赤いエリアにある灰色の丸いコントロールポイントを選択します。

以下のように黄色のエリアの範囲コントロールポイントを動かしてスプーンの輪郭に沿うように再配置します。

以下のように赤いエリアにある灰色の丸いコントロールポイントを選択します。

以下のように黄色のエリアの範囲コントロールポイントを動かしてスプーンの輪郭に沿うように再配置します。

上下を対称にしましょう。鏡の面は赤と緑の線で構成されます。

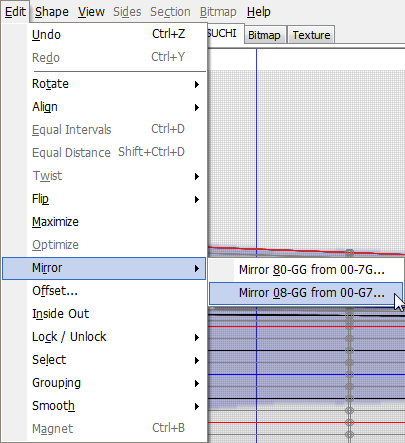

EditメニューのMirror 08-GG from 00-G7を選択します。

表示されたダイアログのXYボタンをクリックします。

以下の図のように上半分と下半分が対称になりました。

次回は,スプーンのカップの部分を作ります。
