2011/06/28

T604 壊れた壁を作る その2 筒の断面を長方形に

以下のような壊れた壁を作っています。

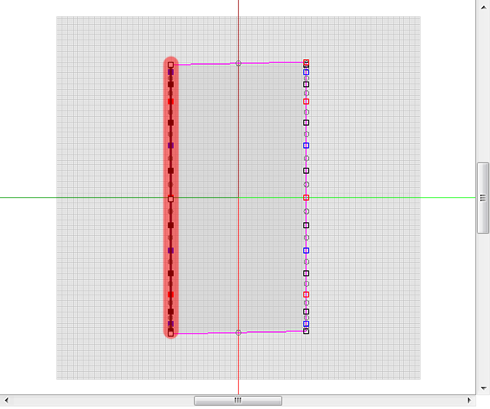

以下の図の赤で示されたエリアのコントロールポイントを選択します。

EditメニューのAlign-Vertical Alignを選択します。編集ペインを右クリックしてポップアップメニューでAlign-Vertical Alignを選択できます。キーボードショートカットはCtrl+Eです。

以下の図の赤で示されたエリアのコントロールポイントを選択します。

EditメニューのAlign-Vertical Alignを選択します。編集ペインを右クリックしてポップアップメニューでAlign-Vertical Alignを選択できます。キーボードショートカットはCtrl+Eです。

以下の図の赤で示されたエリアのコントロールポイントを選択します。

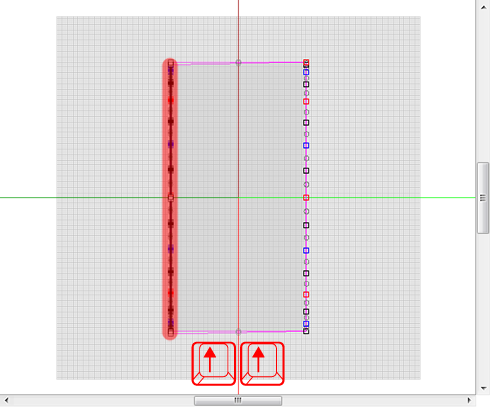

↑キーを数回押して,断面が長方形になるように調整します。

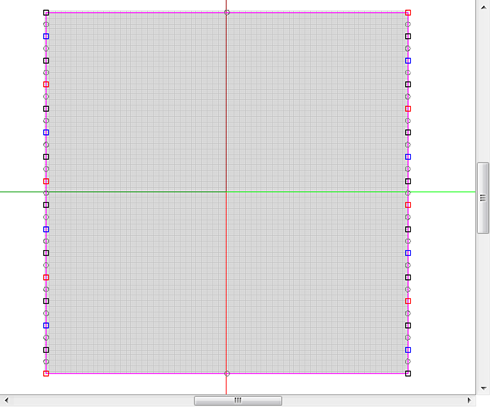

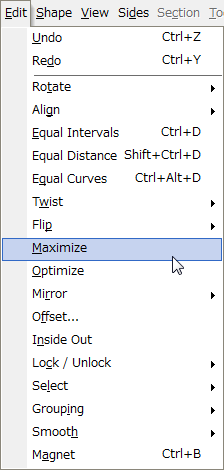

EditメニューのMaximizeを選択して,オブジェクトを最大化します。

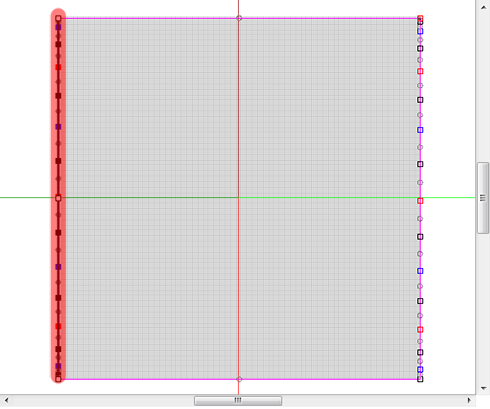

以下の図の赤で示されたエリアのコントロールポイントを選択します。
T604-15[2]

EditメニューのEqual Intervalsを選択します。編集ペインを右クリックして表示されるポップアップメニューでEqual Intervalsを選択できます。キーボードショートカットはCtrl+Dです。

以下の図の赤で示されたエリアのコントロールポイントを選択します。

EditメニューのEqual Intervalsを選択します。編集ペインを右クリックして表示されるポップアップメニューでEqual Intervalsを選択できます。キーボードショートカットはCtrl+Dです。
T604-18[2]

シリンダーの断面が長方形になりました。

プレビューペインは以下のように表示されます。

次回は,このシリンダーの上下を閉じましょう。
