T617 木の柵を作る その4 整える

TATARA6.0を使って,以下のような木の柵を作っています。

仮組みした柵を整えましょう。

ViewメニューのGridをNoneに設定します。

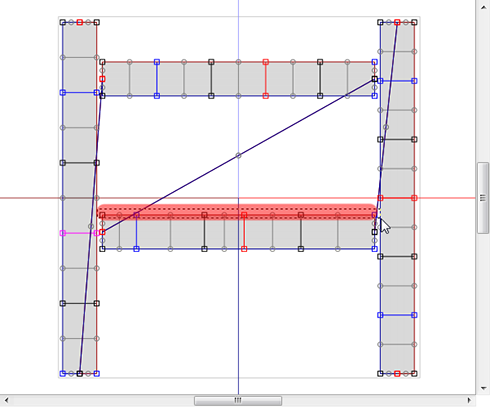

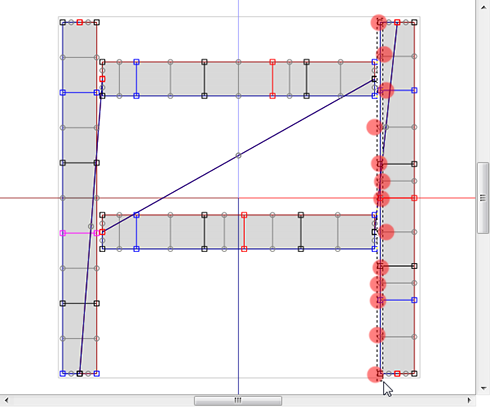

以下の図のように赤いエリアのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。キーボードのショートカットはCtrl+Dです。

以下の図のように赤いエリアのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。キーボードのショートカットはCtrl+Dです。

以下の図のように赤いエリアのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。キーボードのショートカットはCtrl+Dです。

以下の図のように赤いエリアのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。キーボードのショートカットはCtrl+Dです。

以下の図のように赤いエリアのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。キーボードのショートカットはCtrl+Dです。

以下の図のように赤いエリアのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。キーボードのショートカットはCtrl+Dです。

以下の図のように赤いエリアのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。キーボードのショートカットはCtrl+Dです。

以下の図のように赤いエリアのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのEqual Intervalsを選択します。キーボードのショートカットはCtrl+Dです。

編集ペインは以下の図のように表示されます。

プレビューペインは以下の図のように表示されます。

黄色いエリアの隙間をなくしましょう。

以下の図のように上側のレールである赤いエリアのコントロールポイントを選択します。

以下の図のように選択されたレールの左側を左のポストの中心まで伸ばします。

以下の図のように選択されたレールの右側を右のポストの中心まで伸ばします。

以下の図のように下側のレールである赤いエリアのコントロールポイントを選択します。

以下の図のように選択されたレールの左側を左のポストの中心まで伸ばします。

以下の図のように選択されたレールの右側を右のポストの中心まで伸ばします。

プレビューは以下の図のように表示されます。

木の柵の形が完成しました。

次回はスカルプトマップを保存して,インワールドにアップロードしましょう。
