2013/09/08

T717 古びた木の柵を作る その2 仮組みする

TATARAを使って,以下のような木の柵を作っています。

4つの柱を仮組みしましょう。

MAGEタブをクリックし,MAGEモードに変更します。

柱を細くしましょう。

以下の図のように,すべてのコントロールポイントを選択します。

以下の図のように,柱を細くします。

4本の柱を隙間をあけて再配置しましょう。隙間があると1本の柱を選択しやすいです。

以下の図のように,赤いエリアのコントロールポイントを選択します。これは柵の左側のポストです。

以下の図のように,選択されたコントロールポイントを再配置します。

以下の図のように,選択されたコントロールポイントを下に伸ばします。

以下の図のように,赤いエリアのコントロールポイントを選択します。これは柵の右側のポストです。

以下の図のように,選択されたコントロールポイントを再配置します。

以下の図のように,選択されたコントロールポイントを下に伸ばします。

以下の図のように,赤いエリアのコントロールポイントを選択します。これは柵の上側のレールです。

以下の図のように,選択されたコントロールポイントを反時計回りに90度回転します。

以下の図のように,選択されたコントロールポイントを再配置します。

以下の図のように,選択されたコントロールポイントを右に伸ばします。

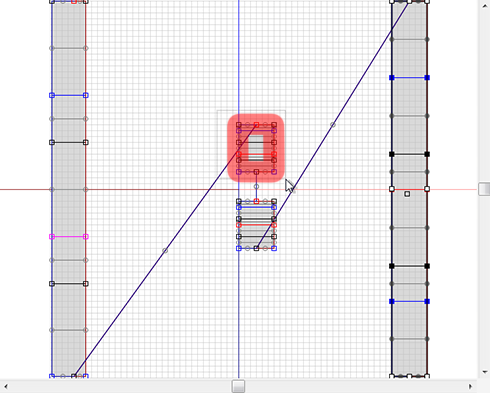

以下の図のように,赤いエリアのコントロールポイントを選択します。これは柵の下側のレールです。

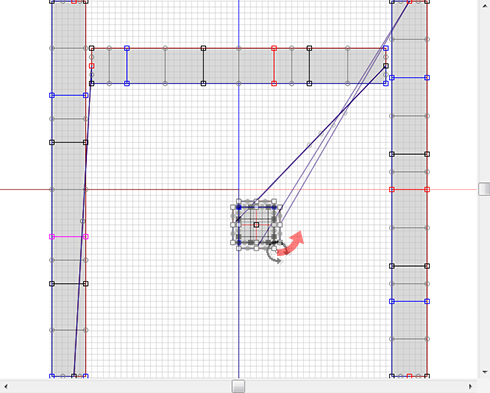

以下の図のように,選択されたコントロールポイントを反時計回りに90度回転します。

以下の図のように,選択されたコントロールポイントを左に伸ばします。

以下の図のように,選択されたコントロールポイントを右に伸ばします。

仮組ができました。プレビューは以下のように表示されます。

テクスチャが均一に割り当てられていません。

次回は,テクスチャが均一に割り当てられるように,コントロールポイントの間隔を均一にします。
