スプーンを作る その5 側面を閉じる

TATARAを使って,以下のようなスプーンを作っています。

スプーンの側面を閉じましょう。

その前にカップの灰色の丸のコントロールポイントが編集されましたので,編集結果が自動的に再配置されないように編集ペインの左下にあるEdit LevelをNearに設定します。

ViewメニューのEdit Lineを選択します。

Edit LineダイアログのReverseNoneボタンをクリックし,Rowsの一番上の00を選択しOKボタンをクリックします。

これで,スプーンの縁の一方だけが編集できるようになりました。

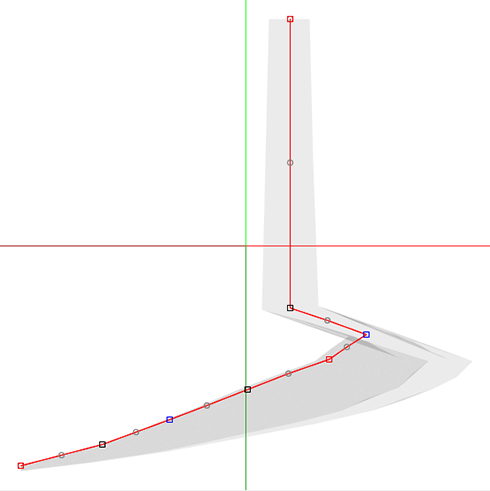

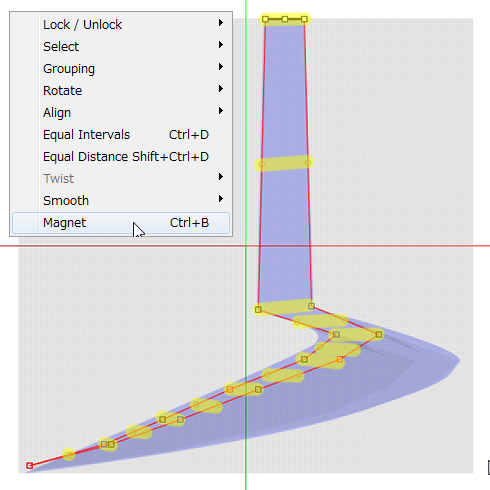

編集ペインは以下のように表示されます。黄色いエリア毎に2つのコントロールポイントを選択して編集ペインを右クリックしてMagnetを選択します。

全てのペアについてこの作業を行うと以下のようになります。

以下のようにプレビューで側面が閉じていることを確認してください。

Mirrorを使って反対の側面を閉じましょう。

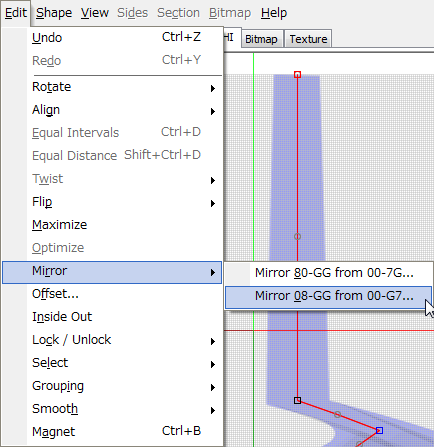

EditメニューのMirror 08-GG from 00-G7を選択します。

表示されたダイアログのXYボタンをクリックします。

すると反対側の側面も閉じます。

次回は,保存してインワールドにアップロードしましょう。
