2011/09/15

T615 イルカの尾びれを作る その4 ひれの形を作る

TATARA 6.0を使って,以下のようなイルカの尾びれを作っています。

MAGEモードで,イルカの尾びれの形を作りましょう。

MAGEタブを選択して,編集モードをMAGEに変更します。

編集を楽にするため,Editペインの下部にあるEdit LevelをMiddleに設定します。

以下の図のように,2つのコントロールポイントを選択します。

編集ペインを右クリックして,ポップアップメニューのMagnetを選択します。キーボードのショートカットはCtrl+Bです。

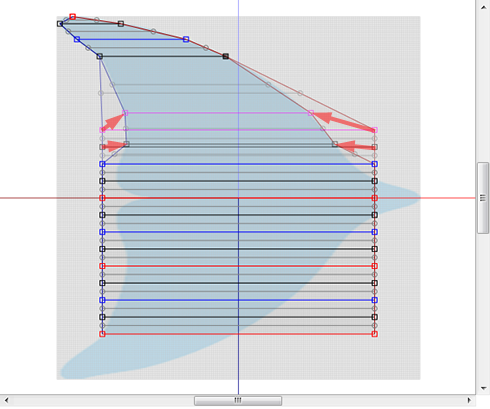

以下の図のように,コントロールポイントを再配置します。

以下の図のように,コントロールポイントを再配置します。

以下の図のように,コントロールポイントを再配置します。

以下の図のように,コントロールポイントを再配置します。

以下のように,コントロールポイントを再配置します。再配置された2つの赤くて四角いコントロールポイントは必ず赤い軸線上(黄色いエリア)に配置してください。

イルカの尾びれの形をよりなめらかにしましょう。

灰色の丸いコントロールポイントを編集するために,Editペインの下部にあるEdit LevelをNearに設定します。

黄色いエリアで示された,灰色の丸いコントロールポイントを再配置します。

上側の形を下側にコピーしましょう。

プレビューでコピーされるソースのエリアを確認します。
00-F7で示されたエリアであることがわかります。

EditメニューのMirror 08-GG from 00-G7を選択します。

表示されていない緑の線と赤い線で鏡面が構成されていますので,表示されたダイアログのXYボタンをクリックします。

以下のようにイルカの尾びれができました。

次回はこのスカルプテッドプリムを保存して,アップロードしましょう。
